Switch Back PLUS
Le Switch Back PLUS est une interface audio Dante, une table de mixage et une surface de contrôle MIDI tout-en-un, le tout dans un appareil compact. Le PLUS regroupe en un seul outil unique ce qui nécessiterait habituellement plusieurs éléments matériels. Qu'il s'agisse de l'interface et du contrôleur de votre studio ou de votre table de mixage personnelle et de votre boîtier de scène lors d'un événement en direct, la fonctionnalité hybride du PLUS offre une flexibilité optimale pour les espaces réduits.

Il suffit de connecter le Switch Back PLUS via un câble Ethernet Cat6 à un commutateur réseau PoE+ pour l'intégrer à vos appareils compatibles Dante. Branchez votre casque ou vos enceintes, acheminez vos canaux audio via Dante et laissez libre cours à votre créativité.

Table de mixage multicanal
Contrôlez le volume, le panoramique et la largeur stéréo de jusqu'à 32 canaux audio Dante stéréo. Il offre une latence nulle, un contrôle du volume principal, un égaliseur paramétrique principal à 4 bandes, des sorties stéréo symétriques, deux prises casque et des écrans OLED nets qui affichent les noms et l'état des canaux.

Interface audio
Le Switch Back PLUS dispose de quatre entrées locales, dont une entrée micro XLR avec alimentation fantôme commutable, une entrée instrument à haute impédance avec gain réglable et deux entrées de niveau ligne symétriques. Acheminez ces entrées, ainsi que le mixage stéréo principal, vers d'autres appareils du réseau Dante. De plus, le PLUS propose quatre canaux Dante supplémentaires mis en sourdine par défaut qui reflètent les quatre entrées et peuvent être réactivés en appuyant sur le bouton BROADCAST, ce qui permet d'utiliser n'importe laquelle des entrées comme intercom.

Surface de contrôle MIDI
Le MIDI utilise la même connexion réseau que Dante pour envoyer et recevoir des messages CC. Cela permet d'utiliser les boutons pour contrôler des logiciels et du matériel externe. Obtenez un retour en temps réel sur les valeurs CC grâce aux LED situées au-dessus de chaque bouton.

CARACTÉRISTIQUES
• Mixage de jusqu’à 32 canaux Dante stéréo et de 4 entrées locales en un mixage stéréo
• Contrôle du volume, de la balance et de la largeur de tous les canaux
• Égaliseur master paramétrique à 4 bandes avec interface graphique intégrée
• Transmission de 10 canaux Dante : micro, instrument, 2 entrées de niveau ligne, mixage stéréo interne, plus 4 canaux diffusant uniquement les entrées locales en appuyant sur le bouton BROADCAST pour l’intercom
• MIDI réseau pour utiliser les boutons comme commandes CC
• Entrée micro XLR avec alimentation fantôme 48 V sélectionnable, préamplificateur de qualité studio avec gain réglable de 50 dB et filtre passe-haut 100 Hz sélectionnable
• Entrée instrument haute impédance 6,35 mm avec gain réglable de 32 dB et filtre passe-haut 100 Hz sélectionnable
• 2 entrées symétriques de niveau ligne 1/4”
• 2 sorties symétriques de niveau ligne 1/4”
• Sortie casque de 5 watts avec prises 1/8” et 1/4” disponibles
• Écrans graphiques OLED numériques pour l'étiquetage des canaux et l'affichage de l'état, avec réglage de la luminosité
• Compresseur/limiteur logiciel interne
• Mises à jour du micrologiciel et fonctionnalités via le logiciel PRO Connect
• Fixation standard pour pied de micro (5/8” 27 filets par pouce) pour un montage facile
• Canal de dégagement optimisé pour le passage des câbles Ethernet
• Ethernet 1000Base-T
• Alimentation par PoE+

CARACTÉRISTIQUES TECHNIQUES
Entrée microphone (entrée analogique vers sortie Dante à un taux d'échantillonnage de 48 kHz)
Configuration d'entrée : Mono, XLR symétrique, impédance d'entrée de 3 kΩ
Réponse en fréquence d'entrée : 20 Hz - 20 kHz ±0,85 dB, 30 Hz - 20 kHz ±0,32 dB
THD+N d'entrée : 0,003 % à 150 mV d'entrée, réglage de gain +24 dB, 1 kHz, pondération A
IMD d'entrée : 0,01 % à 150 mV d'entrée, 60 Hz et 7 kHz (SMPTE/DIN)
Diaphonie d'entrée : -106 dB à 150 mV sur l'entrée Instrument, 1 kHz, pondération A
Sensibilité d'entrée : (gain au maximum) une entrée de -36 dBu produit une sortie pleine échelle de 0 dBFS
Sensibilité d'entrée : (gain au minimum) une entrée de +13,8 dBu produit une sortie pleine échelle de 0 dBFS

Entrée instrument (entrée analogique vers sortie Dante à un taux d'échantillonnage de 48 kHz)
Configuration de l'entrée :  Jack 6,35 mm (Tip-Sleeve), haute impédance 1 MΩ, asymétrique
Réponse en fréquence de l'entrée : 20 Hz - 20 kHz ±0,76 dB, 30 Hz - 20 kHz ±0,33 dB
THD+N d'entrée : 0,003 % à 150 mV d'entrée, réglage de gain +12 dB, 1 kHz, pondération A
IMD d'entrée : 0,006 % à 150 mV d'entrée, 60 Hz et 7 kHz (SMPTE/DIN)
Diaphonie d'entrée : -82 dB à 150 mV sur l'entrée microphone, 1 kHz, pondération A
Sensibilité d'entrée : (gain au maximum) Une entrée de -33,5 dBu produit une sortie pleine échelle de 0 dBFS
Sensibilité d'entrée : (gain au minimum) Une entrée de -1 dBu produit une sortie pleine échelle de 0 dBFS

Entrées ligne 1 et 2 (entrée analogique vers sortie Dante à un taux d'échantillonnage de 48 kHz)
Configuration d'entrée : 1/4" Tip-Ring-Sleeve, symétrique, impédance d'entrée de 20 kΩ
Réponse en fréquence d'entrée : 20 Hz - 20 kHz +/-0,74 dB, 30 Hz - 20 kHz ± 0,32 dB
THD+N d'entrée : 0,005 % à 1 V d'entrée, 1 kHz, pondération A
IMD d'entrée : 0,008 % à 1 V d'entrée, 60 Hz et 7 kHz (SMPTE/DIN)
Diaphonie d'entrée : -99 dB à 1 V sur l'entrée de ligne adjacente, 1 kHz, pondération A
Sensibilité d'entrée : +18 dBu (gain fixe)

Temps de propagation de l'entrée
Entrée analogique vers Dante : 0,542 ms à 48 kHz, 0,396 ms à 96 kHz, 0,318 ms à 192 kHz
Entrée analogique vers sortie analogique : 0,662 ms à 48 kHz, 0,349 ms à 96 kHz, 0,182 ms à 192 kHz

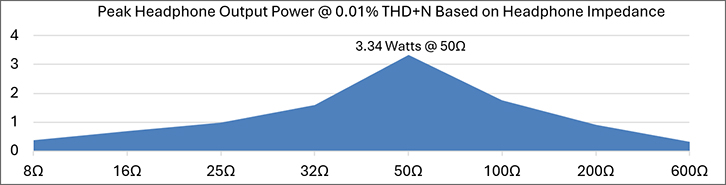

Puissance de sortie casque du mélangeur (par canal)



Sorties analogiques de la table de mixage
Réponse en fréquence : 20 Hz - 20 kHz ±0,15 dB
THD+N : 0,005 % à +18 dBu, 1 kHz, pondération A
IMD : 0,009 % à +18 dBu, 60 Hz et 7 kHz (SMPTE/DIN)
Diaphonie : -94 dB à +18 dBu, 1 kHz, pondération A
Bruit, pondération A : -92 dBu (sortie ligne et sortie casque, fréquence d'échantillonnage de 48 kHz, volume principal à 100 %, aucune entrée)
Plage dynamique : 112,6 dBu (sortie casque), 114,3 dBu (sortie ligne)
Rapport signal/bruit : 100,5 dBu (sortie casque), 105 dBu (sortie ligne)
Retard de propagation (Dante vers sortie analogique) : 0,792 ms à 48 kHz, 0,563 ms à 96 kHz, 0,438 ms à 192 kHz

Caractéristiques physiques
Dimensions : 241 mm (H) x 151 mm (L) x 69 mm (P)
Poids de l'appareil : 0,72 kg
Montage : pied de micro standard (5/8" 27 filets par pouce) ou fixation sur bureau
Alimentation
Alimentation requise : PoE+ 36-52 VCC, 15 watts max**

Remarque : 0 dBu = 0,775 Vrms. Les spécifications et caractéristiques sont susceptibles d'être modifiées sans préavis

**Fourni par Hear Technologies PRONET ou un commutateur réseau équivalent compatible PoE+
